對有源晶振而言，電路電壓和環境溫度是直接影響晶振標稱頻率變化的兩個因素。通常用PPM（百萬分之一）來表示晶振受環境影響而產生變化的大小，PPM是一個相對變化量，也是對標稱頻率變化的一個評判單位，時鐘源有兩個重要指標，穩定度和準確度。準確度是指標稱頻率的偏差值，術語稱之為精度誤差，精度誤差=（誤差量/標稱量）× ppm。穩定度是指隨晶振外部因素變化而產生的變化量，術語叫頻率偏差。頻率偏差的計算方式頻率偏差=標稱值X誤差值。

  例如,一只標稱值10MHz、誤差±20ppm、溫度范圍-20℃～+70℃的晶振,它的含義是在給定的溫度范圍內,這只晶振的頻率誤差范圍是：±（10MHz × 20ppm）=±200Hz.也就是晶振的頻率將在9.9998MHz至10.0002MHz之間。

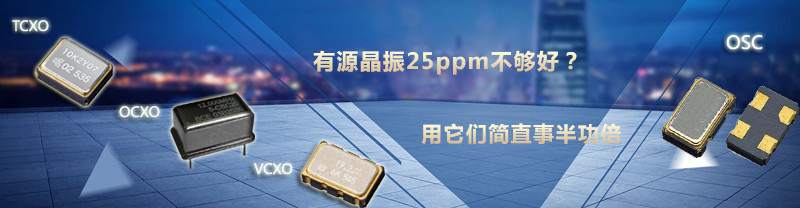

   普通OSC是有源晶振類的一種較為簡單的晶振，這是基本的類型，其穩定性完全由石英晶體（晶體諧振器）本身的固有特性決定。任何振蕩器中的關鍵部件都是石英晶體（晶體諧振器），它將控制頻率并確定可以實現哪種水平的穩定性。較高頻率范圍的MHZ晶體都由石英棒制成，其制造工藝應滿足：即使環境溫度在-55℃至+125℃(-67°F至 +257°F)之間變化，也可提供相對穩定的頻率。即使在這么寬的溫度范圍內，適當切割的石英晶體也可實現±25ppm的穩定性。與諸如隨溫度變化可達1％(10,000ppm)或更高的LC振蕩電路等其它無源諧振器相比，晶體振蕩器的性能有了根本提升。盡管采用LC或RC諧振器實現的簡單振蕩器可滿足一些應用的要求，但對于某些應用來說，即使25ppm也不夠好，因此必須采用額外措施。以下瑞泰推薦三種高端的有源晶振。

1，溫度補償晶振(TCXO)

   如果固有頻率與石英晶體的溫度穩定性不能滿足應用要求，可以采用溫度補償晶振，簡稱溫補振蕩器，TCXO為其英文縮寫。 TCXO的工作原理即為：使用溫度感測器件以及產生電壓曲線的電路，在整個溫度范圍內，該電壓曲線與晶體的頻率變化趨勢完全相反，可理想的對溫度進行補償從而抵消因溫度環境而產生的頻率漂移。TCXO的精度誤差控制在±0.5ppm至±5ppm，若判斷普通有源晶振在惡劣環境下因溫度而產生性能不穩定的情況，溫補振蕩器是佳選擇！

2，恒溫控制晶振(OCXO)

  對于某些應用，TCXO的頻率-溫度穩定性指標仍無法滿足要求。在這些情況下，可能需要OCXO。顧名思義，具有烤腔的振蕩器將晶體加熱到更高溫度，該被控溫度使得即使環境溫度可能變化很大，晶體的溫度也保持穩定。由于晶體的溫度和振蕩器的敏感部分的變化很小，頻率-環境溫度穩定性得到顯著改善。在環境溫度范圍內，OCXO的穩定性可以達到0.001ppm。然而，這種穩定性的提升是以增加功耗為代價的，將熱量提供給烤腔當然需要能量。典型的OCXO可能需要1到5W的功率來維持內部溫度。在開機后，還需要等待溫度和頻率穩定下來的暖機時間，取決于晶振類型，暖機時長通常從1分鐘到10多分鐘。

3，壓控晶振(VCXO)

  在一些應用中，期望能夠調諧或調整振蕩器的頻率，以便將其鎖相到鎖相環中的參考、或還可能是對波形進行調制。VCXO通過電子頻率控制(EFC)電壓輸入提供此功能。對于某些專用器件，VCXO的調諧范圍規范可能在±10ppm到±100ppm(甚至更高)。VC-TCXO（壓控溫補振蕩器）和VC-OCXO（壓控恒溫晶振）：TCXO或OCXO通常包括EFC輸入電壓。這就允許進行調整，以便將輸出頻率精確地校準為標稱值。

  為了使用晶振工作時的振蕩頻率盡可能穩定，一方面要提高電源電路的穩定性，另一方面應該設法使工作環境的溫度保持恒定。工作環境的空氣流通情況對晶振工作溫度有很大的影響，需要對空氣的流通情況進行一定的控制，相對封閉的環境條件下電路正常工作的溫度的穩定性要好一些。使用外殼或樹脂等將電路封閉起來有助于提高工作溫度的穩定性。在對晶振工作頻率穩定性有極高要求的場合，人們甚至將電路按放在恒溫箱中。
