有源晶振也稱石英振蕩器，是一款直接通電可以自身起振的晶振。相比無源晶振，省去了電路匹配等繁瑣的流程，且性能穩定，輸出波形穩定。有源晶振被廣泛應用在音響，影像設備，通訊模塊，GPS等行業領域。那么有源晶振內部結構到底是什么樣的，為什么自身就可以起振呢？

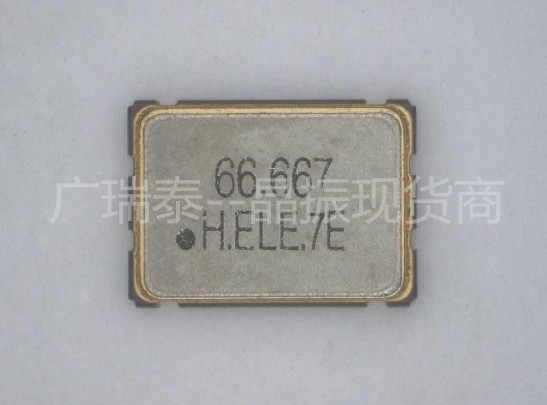

這是一顆不起眼的有源晶振，看上去甚至有點這就是全部的感覺，一眼被看完。

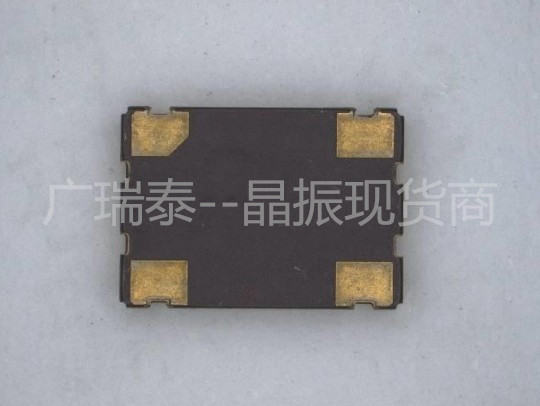

這是它的反面，有源晶振有四個腳，腳1懸空，腳2接地，腳3輸出，腳4接電。以有缺口的腳位定腳1，順時針?lè)较蛞来问悄_1，腳2，腳3，腳4.

當我們解開他的一層金屬外衣，戰斗的盔甲被脫了下來

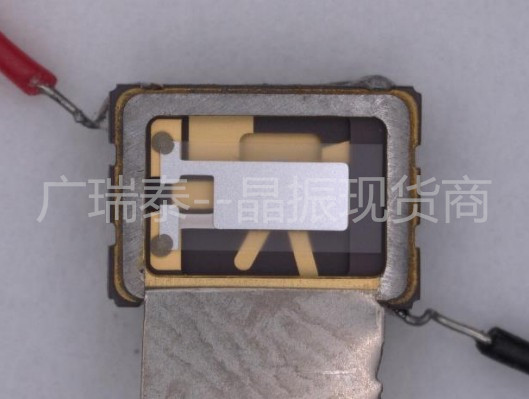

似乎還有一層‘遮羞布’

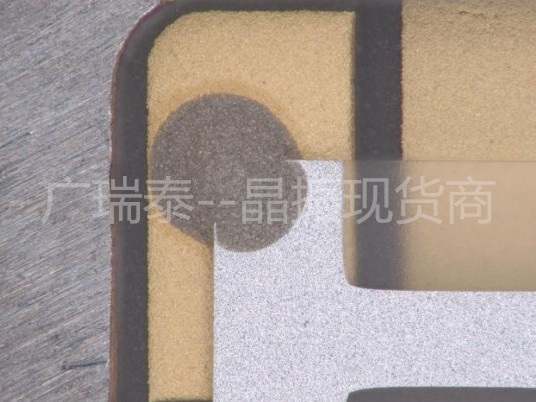

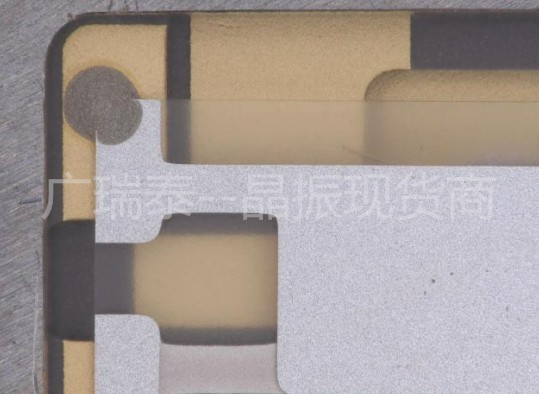

這是最后的一點倔強，切開這個焊點，我們會看到整個內部結構

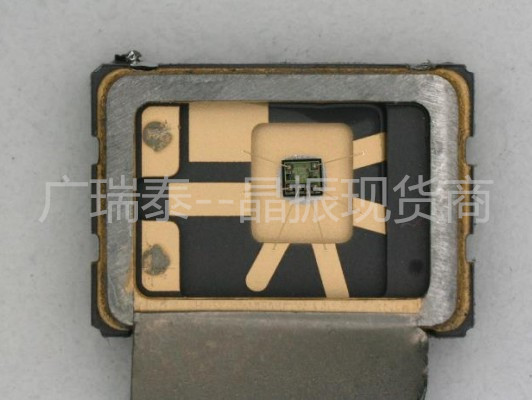

‘遮羞布’被拿走了，內部結構才是真的一覽無遺，不過后面還有驚喜

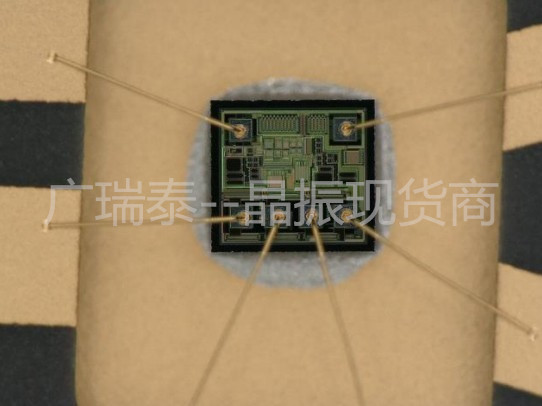

這是整個有源晶振最核心的地方，相當于人類的大腦

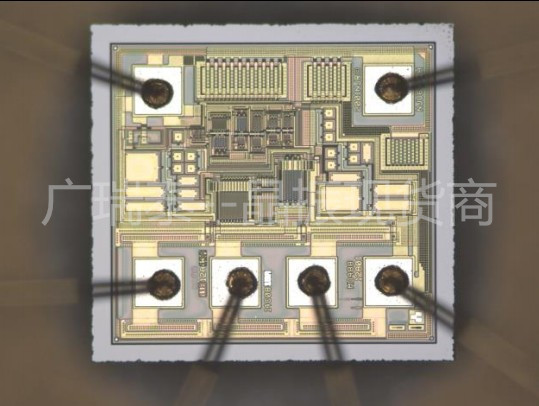

看上去像一張郵票是嗎？這是放大后的有源晶振內部IC結構

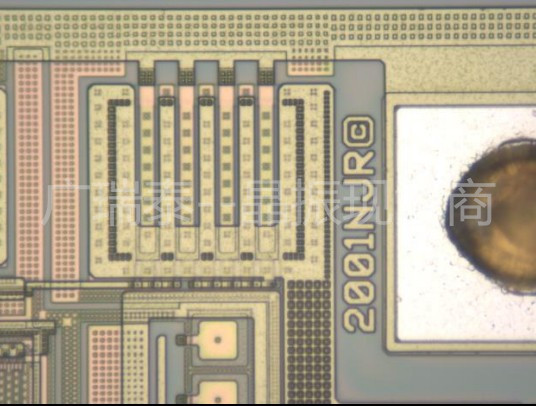

IC旁邊的絲印格外的清晰，再拉到圖六看看，是否會覺得很震撼！


這就是有源晶振的內部結構圖。有源晶振相比無源晶振，其自身可以起振，是因其內部有起振芯片，因此有源晶振的整體重量會大過無源晶振。有源晶振的腳位焊接方法。腳1懸空，腳2接地，腳3輸出，腳4接電。
