現在電子科技的進步，使之以前大規模使用的插件晶振，都被小型，輕薄的貼片晶振所取代。以前大家所熟知的插件晶振，普遍為2腳的，但是貼片晶振就不同。我們理清一下貼片晶振的規格。
    1，2腳的貼片晶振一定是無源晶振。
    2，4腳的貼片晶振可能是無源晶振，也有可能是有源晶振

    3，四腳以上的貼片晶振一定是有源晶振
    4，有源晶振本身印字有左下腳有個點
    5，常見的貼片晶振規格有2.5*2.0mm，3.2*2.5mm，5.0*3.2mm，6.0*3.5mm，5.0*7.0mm
    2腳無源貼片晶振通常要數陶瓷面的較為常見，當然金屬面的也有，但普遍來講，金屬面的多以四腳無源貼片晶振為主。
    當我們使用貼片晶振的時候通常會遇到如下情況，四腳貼片晶振不知道如何區分腳位。無源晶振在四腳的情況下，只有兩個腳是功能腳，另外兩腳是懸空的，無需接入。我們稱之為1腳，2腳，3腳，4腳。常規情況下如何區分誰是1腳誰是2腳了。這里就告訴大家一個訣竅。

    四腳無源貼片晶振，晶振廠家為了更有利的讓大家區分腳位。腳一通常都會有缺口，順時針往下數分別是1，2，3，4。無源晶振腳1和腳3接地，2腳和4腳無功能。下圖大家可以參考一下。

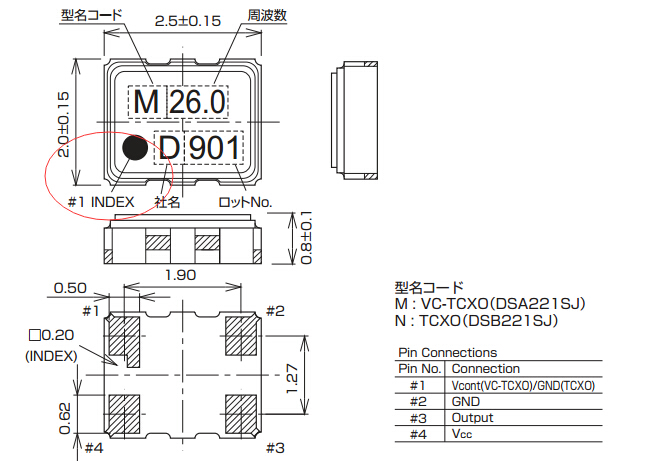

    另外有源晶振的腳位如何區分呢？上文我們說到有源晶振的絲印通常都會用點來區分。絲印點的所處的位置就是腳1，翻過來順著順時針數過來，腳位的方向就一清二楚了。
    有源晶振又可分為如下幾種
    1，石英振蕩器。KDS晶振型號中多以DSO開頭
    2，溫補振蕩器。KDS晶振型號中多以DSB開頭，NDK晶振中多以NT開頭
    3，壓控振蕩器。KDS晶振型號中多以DSV開頭，NDK晶振中多以NV開頭
    4，壓控溫補振蕩器。KDS晶振型號中多以DSA開頭。
     以上是針對貼片晶振的規格整理的技術資料，如果有需要可以收藏我們的頁面哦。下次還會給大家帶來更多精彩的內容。
