晶體諧振器與晶體振蕩器的5大差異
昨天，看了一篇網友描述有關晶體工作性能不穩定的文章，通篇采用“晶體”這個又準確的術語。而我在分析和總結原因的時候，習慣性的將文中的晶體用晶振代替，事后編輯完檢閱，才發現術語用錯。通篇將文中的“晶振”修改成“晶體”
我們先來解釋，晶體和晶振有著怎樣的不同。晶振完整的術語稱之為晶體振蕩器，晶體完整的術語稱之為晶體諧振器，振蕩器是將直流電能轉變成交流電能的過程，用來產生一定頻率的交流信號。諧振器是電路對一定頻率的信號進行諧振，主要是用來篩選出某一頻率。兩者在性能穩定以及電路連接，成本落差都有著明顯的區別。跟著瑞泰一起來分析晶體和晶振有哪些明顯的差異

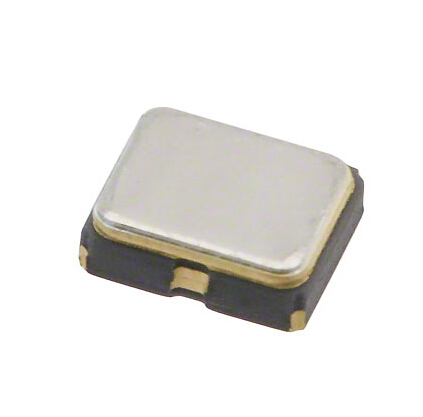

圖1 有源晶振 圖2 無源晶體
1，晶體振蕩器的厚度總是高于晶體諧振器。因為晶體振蕩器內部直接置入起振芯片，無需外部元器件幫助起振，自身可以直接起振。
2，由于晶體振蕩器可以依靠自身起振，因此在電子行業歸類為主動元器件，而晶體諧振器需要依靠外部電容電阻起振，稱之為被動元器件。
3，晶體振蕩器種類復雜繁多，可分為以下幾種：普通振蕩器（SPXO）；溫補振蕩器（TCXO）；壓控振蕩器（VCXO），壓控溫補振蕩器（VC-TCXO）；恒溫振蕩器（OCXO）。而晶體諧振器只有一種，就是自身。
4，晶體振蕩器的精度高于晶體諧振器，因此兩者論性能穩定度，莫屬晶體振蕩器出眾。晶體振蕩器中的溫補振蕩器高精度可達到0.5ppm，晶體諧振器高精度只能做到5ppm，且為DIP封裝，SMD封裝高精度僅僅只有10PPM。
5，無疑，晶體振蕩器的成本高于晶體諧振器。
其次，晶體與晶振弄混會導致哪些誤會。從上文的分析中我們可以得出結論，被動與主動的焊接電路是完全不同的，因晶體振蕩器無需外接電容，晶體諧振器需外接電容電阻，如若兩者混淆采購，電路將無法正常起振。
那么，如何識別晶體和晶振了？
上文分析第一點給了我們一個很明確的線索，晶振的厚度高于晶體的厚度。晶振的厚度普遍位于0.75-1.2mm左右，晶體的厚度通常在0.35-0.65mm左右。其次，根據腳位判斷晶體與晶振，四腳以下包括四腳貼片晶體為晶體諧振器，四腳以上同時也包含四腳貼片晶振屬于晶體振蕩器，如上所說，會出現一個尷尬的話題討論，如何區分四腳貼片“晶振”為晶體還是晶振。首先采用排除法，根據晶振的厚度值來判斷，若無有用信息，可直接詢問國內晶體元器件廠商瑞泰電子。
晶體與晶振出眾的生產廠商。日本冠之為電子產業大國，就全球晶振市場而言，日系晶振廠商的石英晶振市場集中度極高，估計日系晶振廠商占據全球產值的6-7 成左右，其余市場份額由歐美、臺灣、中國大陸及韓國分享。目前中國32.768K貼片晶振的使用量均有NDK晶振廠商，EPSON晶振廠商，精工晶振廠商，大河晶振廠商，TXC晶振廠商瓜分，國內晶振廠商較少。一是使用客戶較為信賴進口品質，由其日本品牌，二是國內晶振廠商設備相比日系晶振廠商，并沒有很大的上升空間。但在產量而言，國內晶振廠商每年產量為13 億只以上，占全球每年產出量的19%-24%，其中的80%用于出口。然而中國大陸本身內需市場為13-15 億只，但其自給率僅為20%。
總結：由于慣性叫法，晶振被稱之為晶體諧振器與晶體振蕩器的統稱，晶振人在接待詢價的同時，難免會遇到此類問題，因此，在查看客戶給出的參數，一定要查看是否電源電壓的參數（Vcc），又或者電壓參數伏特(V）。切勿混淆無源晶體或是有源晶振！
