在有源晶振，也就是石英振蕩器技術手冊中，CMOS模式是較為常見的一種輸出，屬于電壓控制形式，用來驅動邏輯電平輸入。CMOS是TTL輸出模式的改進方案，相比以往的TTL，CMOS輸出模式具有傳輸延遲時間慢，功耗較低，噪聲容限大等優點。

  差分晶振我們常見的輸出模式有LVDS，LVPECL，HCSL，CML。那么LVCMOS屬于差分晶振的輸出模式嗎？

   答案是否定的，LV代表極底電壓（Low-Voltage），對應的另外一種輸出模式為HCMOS（Higt）高電壓。石英振蕩器中的額定電壓有1.8V，2.5V，2.8V，3.3V，5.0V。其中1.8V，2.5V，2.8V，3.3V屬于LVCMOS；5.0V屬于HCMOS。

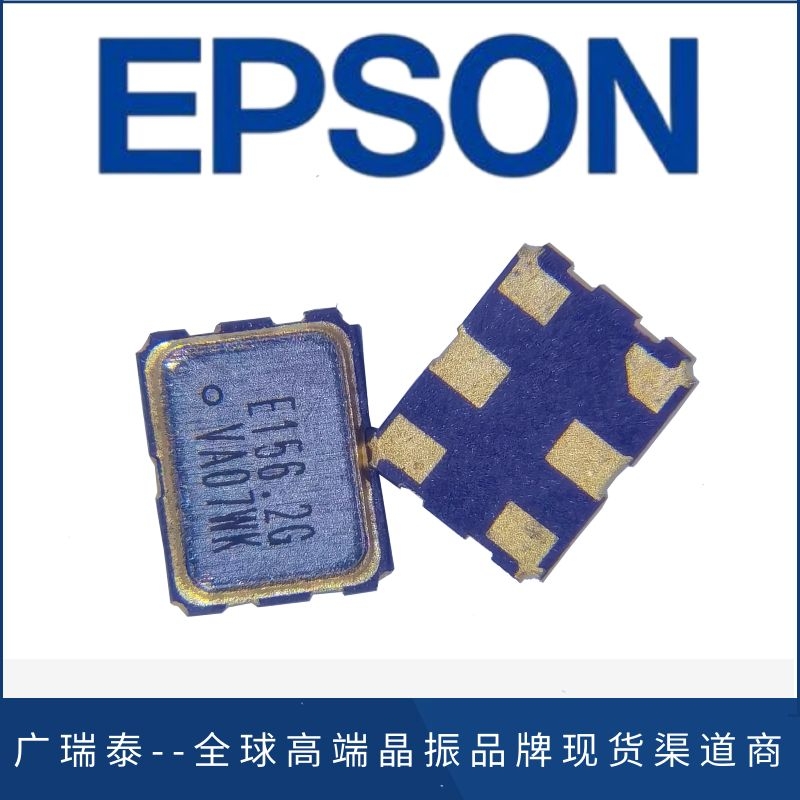

    了解差分晶振的人清楚他的常用頻點通常是100M,125M,148M,156.25M,150M,200M，差分晶振的腳位一定是6個，有一種迷幻現象即為晶振頻率為156.25MHZ，晶振腳位為6腳，輸出模式為L(zhǎng)VCMOS。

   如果在你還沒有搞清楚LVCMOS的概念，你一定自信的以為這是一款差分晶振，實則上當你看懂其中兩個腳位為空腳，LVCMOS也只是低電壓輸出模式的時候，你就能輕松判定這是一款普通的有源晶振。
