北斗衛星常用的晶振頻點16.32MHZ
時間與頻率的關系
在現代信息社會中，高精度的時鐘在電力、通信、航空、鐵路、金融等領域顯得極為重要，終端對其有著非常嚴苛的客觀要求。晶振的時間頻率馴服技術由于其低廉的成本和短期穩定度高的特點，有著非常廣泛的應用。現代時間由高穩頻率源產生和保持，與時間密切相關的基本量是頻率，時間和頻率的物理定義互為倒數，概念上密不可分，頻率的精度決定了時間的誤差。
北斗比GPS精準度更高
實現時間同步的關鍵在于高精度授時，授時系統成熟的建設象征著一個國家的科技進步。1973年美國開始建設全球定位系統（GPS），在96年宣布GPS為軍民兩用系統，GPS逐步用軍用擴展到民用，目前GPS授時成為當前國際上廣泛使用的時間同步技術。20世紀70年代起，我國先后建立了獨立的原子時系統以及長波、短波授時系統、北斗衛星導航系統等國家科學工程重要基礎設施，形成了以衛星授時為主，地面授時為輔的授時體系，系統由空間端、地面端和用戶端組成，可在全球范圍內全天候、全天時為各類用戶提供高精度、高可靠定位、導航、授時服務，并具短報文通信能力。在軍民用領域得到了廣泛應用。衛星授時具有授時精度高、覆蓋地域范圍廣、使用方便等優點。臺灣名嘴“榨菜哥”說道：近幾年來中國不斷發射衛星，目前已經有35顆，比GPS的31顆都還要多，所以北斗的精準度整體來說比GPS要更高。
北斗用的晶振頻點
目前北斗導航系統上用到的16.32MHZ主要是由日系晶振制造廠商提供，其原因就在于16.32MHZ的晶振是需要高精度，高可靠性的帶有溫度補償功能的，只有這樣定位才能更加準確。而目前掌握這些核心技術的就只有國外的少數幾個晶振制造廠商，日本的幾家晶振制造廠商就是這類，比如說日本KDS大真空，他們的16.32MHZ產品在北斗導航上面得到大批量的使用。
標稱頻率：16.320MHZ
輸出波形：clipped sine （削峰正弦波）
輸出幅度：≥0.8Vp-p
輸出負載：10KΩ//10PF
工作電源：+3.3V±5%
工作電流：≤1.5mA (低電流消耗）
溫度穩定度：±0.4ppm (-40-+85℃）
負載特性：±0.02ppm LOAD變化±5%
電壓特性：±0.02ppm VDD變化±5%
相位噪聲：-135DBC/HZ @1KHZ 實際可達到-140DBC/HC
壓控電壓：1.65V 電壓調節頻率范圍：≥±5ppm（實際平均值在±6.0~6.5ppm) ，考慮到產品在工作10年以上均可把頻率偏移的頻差拉回到標稱頻率值）
低老化率：±1ppm （第一年），±3ppm（2-5年），±5ppm（5-10年）

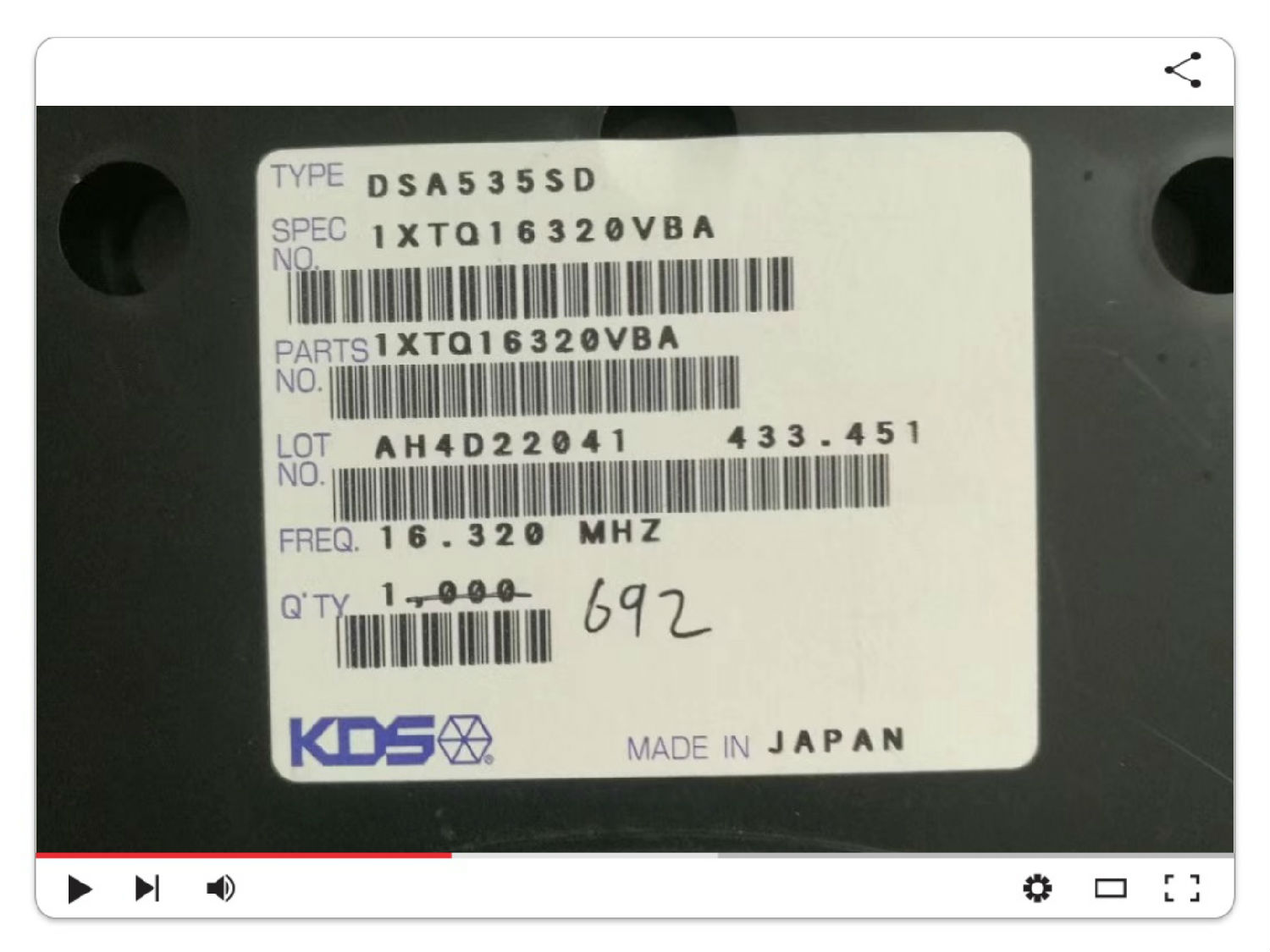

DSA系列晶振在其內部采取了對晶體頻率溫度特性進行補償，以達到寬溫溫度范圍內滿足穩定度要求的晶體振蕩器，良好的開機特性，優越的性能，價格比功耗低，體積小，環境適應性較強多方面的優點，才在電子行業有著很高的地位。 目前這些高精度晶振主要由歐美日系等晶振制造商提供，比如說日本KDS大真空。從國內外行業發展來看，晶體器件已由插裝式逐步發展到表貼式，晶體頻率由低頻向高頻以及高基頻方向發展，晶體制造技術一方面向批量生產、超小型化方向發展，主要以日本廠商為代表，另一方面，產品向以技術見長、品種豐富、特點顯著的方向發展，主要以歐美廠商為代表，占據全球主要的中高端市場。我國中高端晶體器件對國外的依賴性很大，廣瑞泰電子是一家專業從事進口晶振現貨分銷商，文中所推薦的北斗衛星授時系統專用的DSA535SD 16.32M少量現貨。如有更多授時時鐘晶振的頻率需求，歡迎與我們取得聯系！
